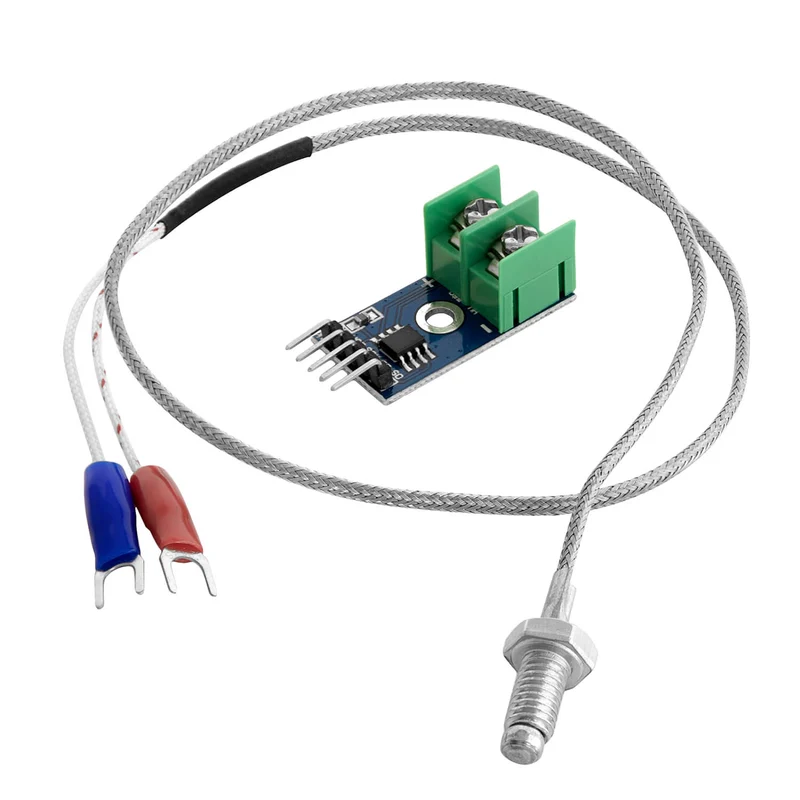

MAX6675 Temperatur Sensor mit Sonde K-Typ und Jumper Wire für Raspberry Pi

• Der AZ-Delivery MAX6675 wird mit einer Sonde ausgeliefert, welche sehr hohe Temperaturen von bis zu 1250 Grad Celsius aushalten und von 0 bis 1024 Grad Celsius korrekt messen kann!
• Die Auflösung des Thermosensors liegt bei 0,25 Grad Celsius!
• Betriebsspannung (Modul) 3 V bis 5,5 V!
• Gewicht ca. 4 Gramm und Größe 15mm x 25mm x 13mm
• Gewohnt hohe Qualität und schnelle Lieferung aus Deutschland durch Kauf bei AZDelivery!

Schaltplan

Das Modul MAX6675 hat zwei Anschlusseiten einmal zum Microcontroller ( zbsp. Arduino) und einmal zum Sensor ( + und -).

Modul MAX6675	Arduino UNO
GND (Ground)	GND
VCC	5V
SCK (Serial Clock)	10
CS (Chip Select)	9
SO (Serial Output)	8

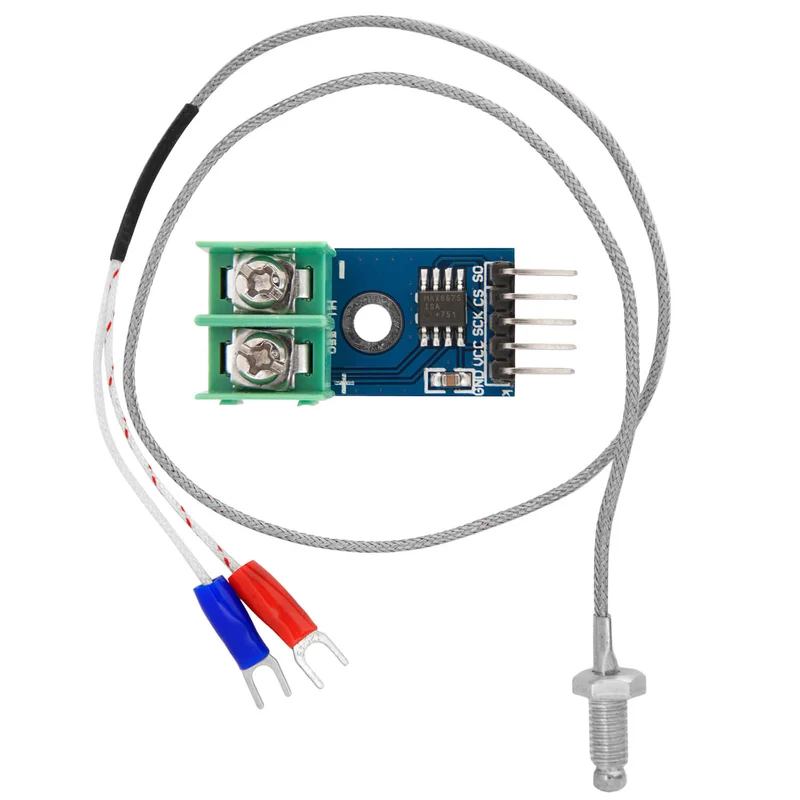

Modul MAX6675	Thermosensor
+	rot
–	blau
