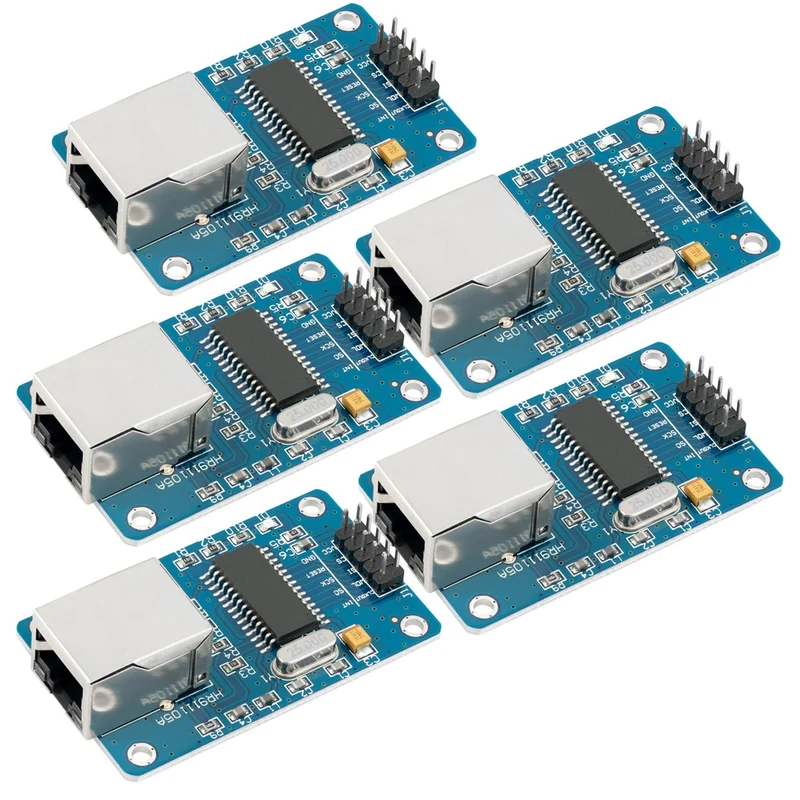

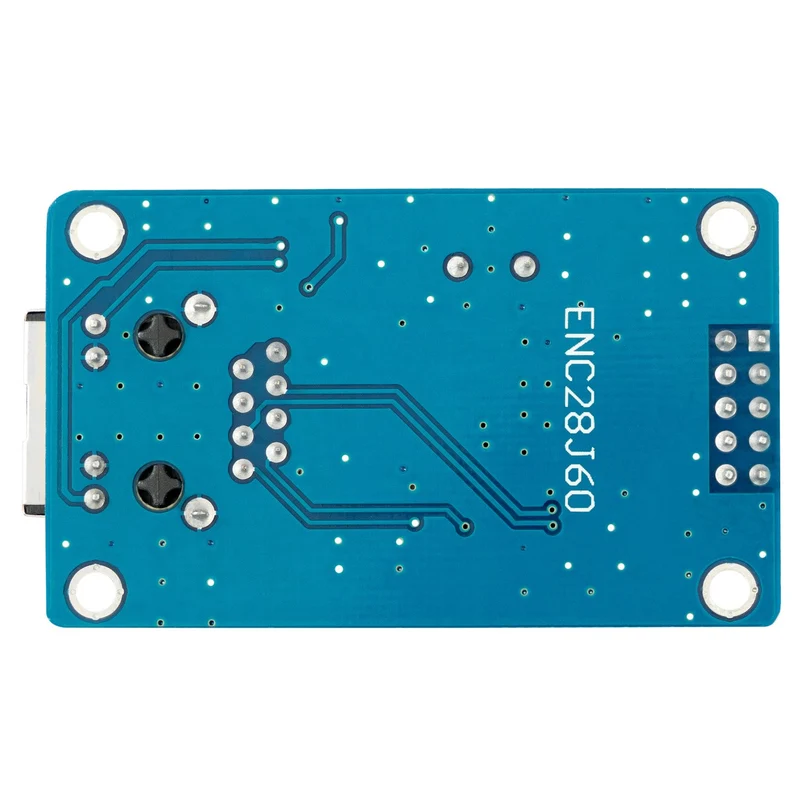

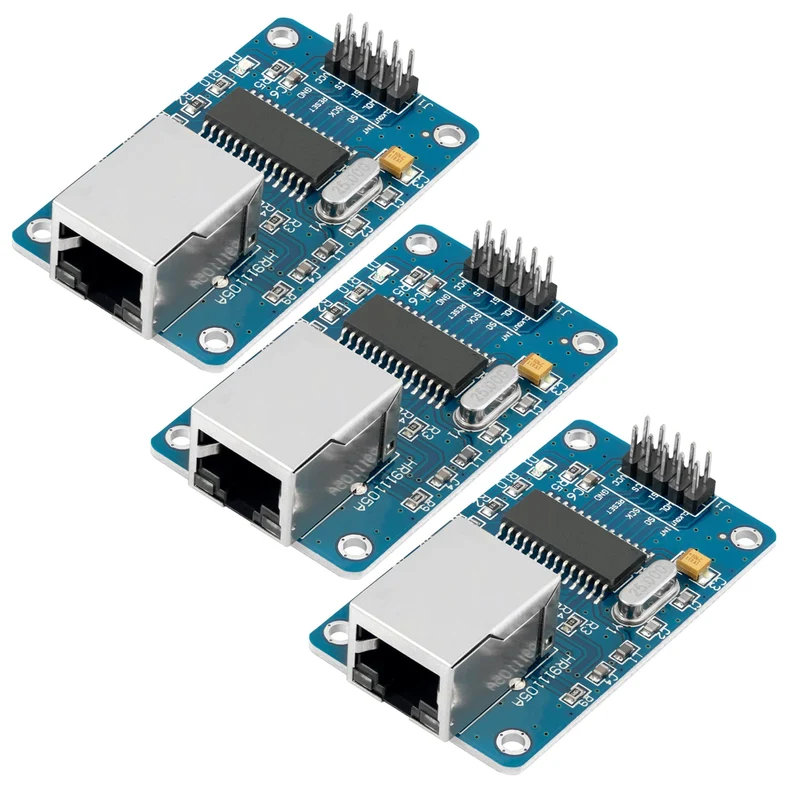

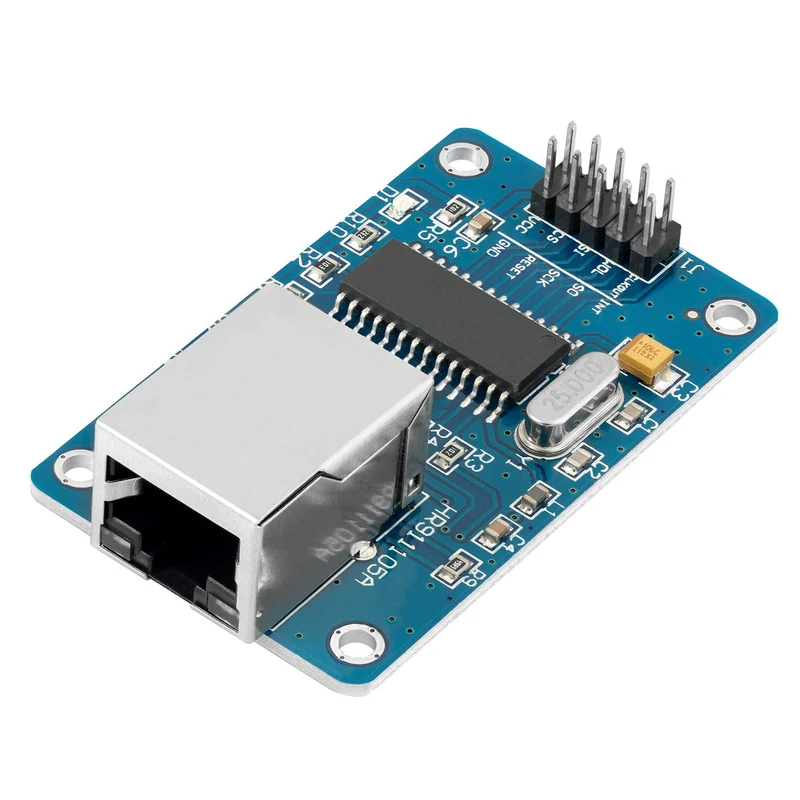

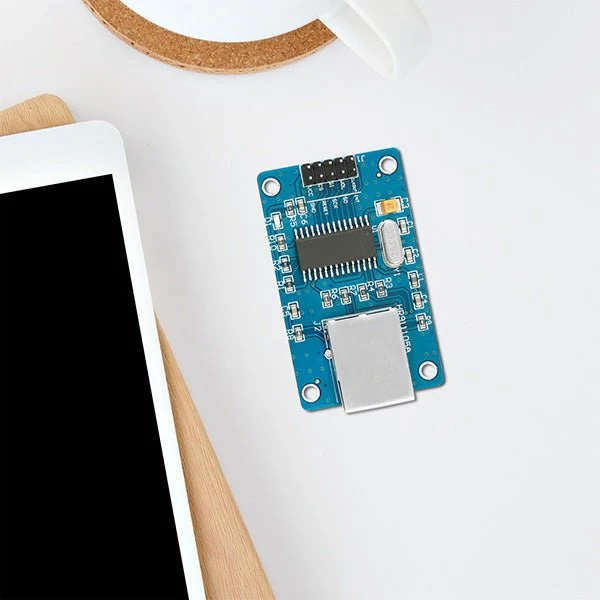

ENC28J60 Ethernet Shield LAN Netzwerk Modul kompatibel mit Arduino

Dieses Netzwerkmodul eignet sich ideal um mit einem Microcontroller auf einfache Weise eine Netzwerkverbindung aufzubauen. Es ist ausgestattet mit einer herkömmlichen RJ45 Netzwerkbuchse sowie einem ENC28J60 Ethernet Controller. Somit lassen sich bpsw. ein kleiner Webserver, ein Chatserver oder ein Telnet Client einrichten. Über die 10 Socket Pins lässt sich das Netzwerkmodul einfach anbringen. Für einen Testaufbau können auch Dupont Steckkabel verwendet werden.

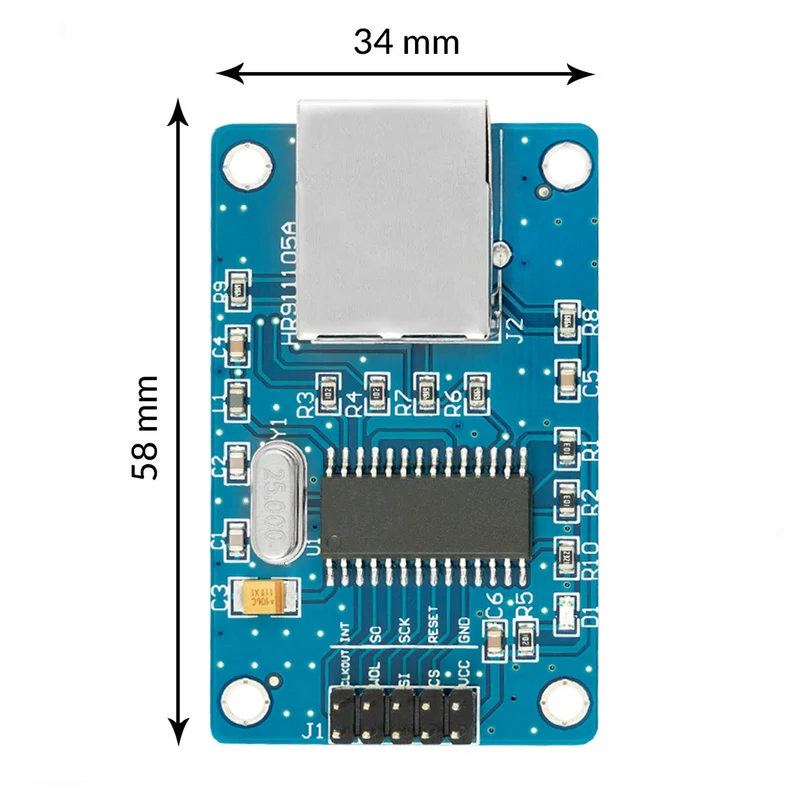

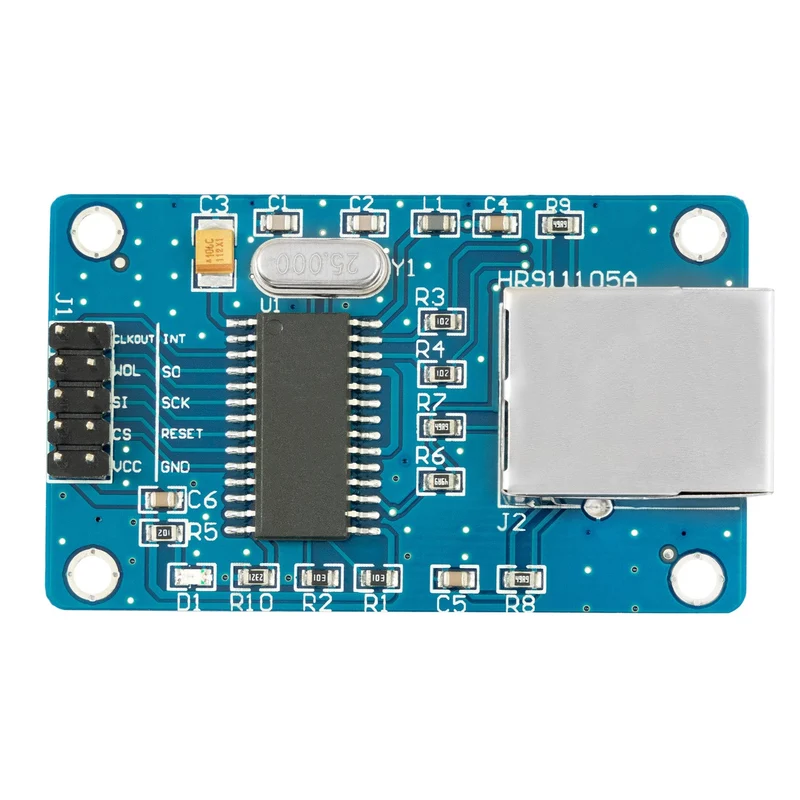

Pinbelegung

Die Pinbelegung auf dem ENC28J60 Netzwerkmodul siehtwie folgt aus:

• CLKOUT: Clock output
• WOL: Wake on Lan
• SCK: Serial clock input
• SI: Serial data input
• CS: Chip select
• VCC: Versorgungsspannung 3.3V
• INT: Interrupt
• SO: Serial Data output
• RESET: Reset
• GND: Masse (GND)
